HGS07直通管道視鏡操作應用案例
HGS07管道視鏡是工業管道裝置上主要附件之一,在石油、化工、醫藥、食品等工業生產裝置的管道中,視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況,起到監視生產、避免生產過程中事故發生的作用。
HGS07管道視鏡具有超高的耐腐蝕性,并且加工容易,外表美觀,同時視鏡采用鋼化硼硅玻璃,聚乙烯四氟墊片,使視鏡適用于大部分惡劣的工作環境中,并且使用壽命較長。是工業管道裝置上主要附件之一,在石油、化工、醫藥、食品等工業生產裝置的管道中,視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況,起到監視生產、避免生產過程中事故發生的作用。不銹鋼視鏡由于結構緊湊,它安裝簡單,使用方便,非常容易清洗與維修,是目前的一種視鏡。(管道視鏡)以360°可視視窗、軍工級材質、精準響應及雙信號輸出為核心優勢,成為消防與工業領域的優選監測設備。

【HGS07直通管道視鏡操作應用案例核心性能】
采用鋼化玻璃/聚碳酸酯視窗,耐壓耐溫,支持實時觀測水流狀態;本體選用304/316L不銹鋼或碳鋼,漿片為輕質鋁合金,適用0℃~+80℃寬溫域,特殊環境可定制耐溫型號。設備流速≥0.1m/s即觸發,電信號型響應≤1秒且延遲可調,輸出支持無源觸點及4-20mA模擬信號,兼容消防報警與PLC系統。
【三大優勢】
1. 全場景適配:覆蓋消防濕式噴淋系統、工業管道監測及特殊工況,如海洋平臺耐腐蝕型號、蒸汽管道耐高溫款。
2. 簡易安裝:螺紋連接適配DN15~DN200管道,無需焊接,水平安裝傾斜≤5°,直管段預留要求明確。
3. 長壽命設計:微動開關觸點容量達AC220V/5A,經10萬次動作測試;密封件IP65防護,潮濕環境不滲水。
【HGS07直通管道視鏡操作應用案例場景驗證】
商場消防案例:3秒內觸發火警定位,3年零誤報,維護僅需擦拭視窗。
化工案例:提前預警管道堵塞,避免爆炸風險,DN80型號在粘稠介質中連續工作18個月仍保持±2%流量精度。
食品案例:透明視窗直觀察覺清洗異常,經120℃蒸汽反復沖洗,密封圈持續使用26個月無滲漏。

【HGS07直通管道視鏡操作應用案例選型安裝提示】
消防系統優先DN50~DN150,腐蝕性環境必選316L不銹鋼;安裝需避開彎頭/閥門后段,管道試壓后再安裝;維護需每月擦拭視窗,半年測試靈敏度,并通過調節行程旋鈕解決流速波動報警問題。
該設備通過12萬次耐久性測試及240小時鹽霧試驗,兼具工業級可靠性與消防級安全性,適用于新建及改造項目,實現管道系統風險預警與安全升級。
產品名稱:直通視鏡,德標視鏡,管道視鏡,四通視鏡,不銹鋼法蘭視鏡,25壓力視鏡,雙窗觀試鏡。
殼體材質:碳鋼WCB、不銹鋼304、316L、新標S30408、新標S31603
型號標準:HGS07-103/104。
玻璃材質:鋼化玻璃、硼硅玻璃、石英玻璃。
玻璃尺寸:65*15-220*20(可定制)
密封材質:聚四氟乙烯、硅膠、石棉、石墨。
尺寸:DN15-DN200。
表面處理:噴砂,拋光,鑄造閥體酸洗。
工作壓力(MPa):PN0.6-1.0,小口徑2.5Mpa
工作溫度(℃):0-250℃(高溫400度以上可用石英玻璃,石棉墊或者石墨墊)。

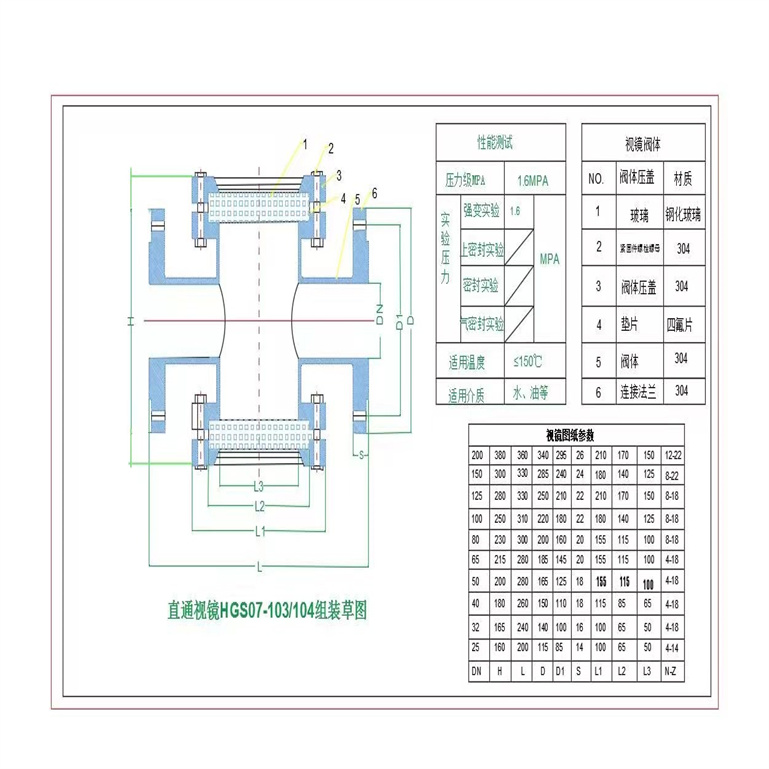

HGS07直通管道視鏡操作應用案例
| 序號 | 品 名 | 型 號 及 規 格 | 單位 | 數量 |
| 1 | 視鏡 | 不銹鋼直通視鏡 HGS07/PN16/DN80, 法蘭PN1.6MPa,承壓1.6MPa, 可使用壓力6公斤以內 | 臺 | 2 |
| 殼體材質 | 碳鋼WCB、不銹鋼304、321、316、316L | |
| 視窗材料 | 鋼化硼硅玻璃 | 石英玻璃 |
| 工作溫度(℃) | 0℃~250℃ | 0℃~550℃ |
| 公稱壓力(MPa) | <0.6 | 0.6 MPa ~2.5 MPa |
| 密封件材質 | 丁腈橡膠、聚四氟乙烯 | |
| 連接形式 | 螺紋連接、法蘭連接 | |
| 允許急變溫度(℃) | <60 | |

| G | DN | 25公斤 | 6公斤 | ||||||
| 外形尺寸 | 玻璃板 | 外形尺寸 | 玻璃板 | ||||||
| H | L | 直徑 | 厚度 | H | L | 直徑 | 厚度 | ||
| 1 | 25 | 200 | 181 | 65 | 10 | 200 | 189 | 65 | 10 |
| 1-1/4 | 32 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
| 1-1/2 | 40 | 260 | 226 | 95 | 15 | 260 | 234 | 95 | 15 |
| 2 | 50 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
| 2-1/2 | 65 | 320 | 266 | 140 | 20 | 320 | 278 | 140 | 20 |
| 3 | 80 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
| 4 | 100 | 360 | 300 | 165 | 20 | 360 | 308 | 165 | 20 |
| 5 | 125 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
| 6 | 150 | 440 | 356 | 165 | 20 | 440 | 364 | 165 | 20 |
管道視鏡安裝時的注意事項如下:
